建筑门窗干法安装技术探讨

2019-10-25 10:10:16 来源: 作者: 阅读:  字体 :

 芜湖海螺型材科技股份有限公司  胡必祥  李培  陈炜

摘  要:随着国家对建筑节能要求的不断提高,住宅产业现代化迅速推进,门窗标准化作为其中的一个重要环节,也越来越受到整个行业的共同关注。标准化的门窗施工方案,是实现门窗终端品质的关键,通过附框来实现门窗干法安装也将会得到广泛的应用。附框的干法安装工艺,解决了传统的湿法安装中因洞口尺寸偏差造成的门窗尺寸不规整、外墙与门窗交叉作业施工造成的门窗损坏以及门窗周边漏水时引起的互相推诿等问题,很大程度上提升了门窗终端品质。

关键词:建筑节能、门窗标准化、干法安装、附框、节能型附框



前言

    近年来,随着住宅产业现代化迅速推进,门窗标准化也越来越受到整个行业的共同关注,门窗干法安装的应用也越来越普遍。目前,很多地方标准及规范都对干法安装及附框的应用提出了一定的要求,有些区域已经将门窗干法安装作为强制性标准在推广应用。当前市场上常用的门窗附框主要为节能型附框和普通的钢附框,节能附框的材质主要有木塑、PVC、玻璃钢、钢塑共挤等材料。采用门窗附框的干法安装工艺,实现了门窗安装洞口标准化,提高了安装精度,缩短了工期,有效地保护了成品门窗,以及后期的门窗改造工程更加便捷等。但如果设计、制作和安装环节存在不当,也会容易造成成窗渗水等方面的隐患。本文以节能型附框与塑料门窗为代表,对附框工法的设计要点进行—些探讨。

1 现行标准及规范对干法安装及附框的要求

    GB/T 5823-2008《建筑门窗术语》中,2.4附框定义:预埋或预先安装在门窗洞口中,用于固定门窗的杆件系统。

    GB/T 30591-2014《建筑门窗洞口尺寸协调要求》中,3.1附框:预埋或预先安装在门窗洞口中,用于固定门窗的杆件系统。GB/T30591—2014《建筑门窗洞口尺寸协调要求》中,4.2附框要求中规定:标准规格门窗的附框内口宽、高构造尺寸应与门窗标准洞口的标志尺寸相同;附框构造尺寸对边差、对角线差应小于30mm。

    JGJ103-2008《塑料门窗工程技术规程》中,2.0.5附框定义:安装门窗前在墙体洞口预先安装的结构件,门窗通过该构件与墙体连接。6.2.2根据设计要求,可在门、窗框安装前预先安装附框。附框宜采用固定片与墙体连接牢固。附框安装后应用水泥砂浆将洞口抹至与附框内表面平齐。附框与门、窗框应预留伸缩缝,门、窗框与附框的连接应采用直接固定法,但不得直接在窗框排水槽内进行钻孔。

    JGJ214-2010《铝合金门窗工程技术规程》中,2.1.6干法安装定义:墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理,在墙体洞口表面装饰湿作业完成后,将门窗固定在金属附框上的安装方法。2.1.7湿法安装定义:将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上,在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。7.1.2规定:铝合金门窗安装宜采用干法施工方式。

    江苏省DGJ32/J 157-2017《居住建筑标准化外窗系统应用技术规程》中,2.1.2标准化附框定义:与土建施工同步,预埋或预先安装在门窗洞口中,用于安装外窗的独立构件。其规格尺寸、性能指标均实施标准化,能满足质量、安全、节能和使用要求,并具有建筑外窗后装卸功能。2.1.13前装(预埋)式:在工程墙体洞口位置预埋或在工厂预制装配式墙板中埋设标准化附框。2.1.14后装式:在现场砌筑的建筑墙体预留洞口中安装标准化附框。

    福建省DBJ13-255-2016《民用建筑外窗工程技术规程》中,2.1.7干法安装定义:墙体外窗洞口预先安置附框并对墙体缝隙进行填充和防水密封处理,在墙体洞口表面装饰湿作业全部完成后,将外窗固定在附框上的安装方法。

    自2017年5月起,由全国建筑幕墙门窗标准化技术委员会牵头组织的《建筑门窗附框技术要求》国家标准正在编制中,将进一步规范和促进附框产品的应用与推广。

2 湿法安装存在的问题及干法安装的必要性

    湿法安装是将门窗框通过膨胀螺栓或固定片直接与建筑毛洞口侧面进行连接的方法。首先是门窗湿法安装工程周期长,由于建筑洞口土建施工误差大,从洞口尺寸复核到洞口修整、再到窗框安装完成的时间较长。其次是土建施工方与门窗安装交叉作业,容易对门窗造成污染及损坏,且责任协调追究困难,造成不必要的经济损失。还有就是后期的门窗更换较为麻烦,由于门窗框是嵌入到墙体的外表面装饰的,在外框拆除时必然会影响到外墙装饰面,从而增加额外的补修费用,且施工工序较为繁琐,产生污染较多。

建筑门窗干法安装技术探讨 (1).jpg

图1  门窗湿法安装工艺流程图



    而采用了门窗附框的干法安装方式则可以有效地避免上述问题的发生。建筑门窗干法安装是指与土建施工同步,预埋或预先安装在门窗洞口中,待土建湿作业完成后,再将门窗固定在附框上的一种安装方法。缩短了工程周期,解决了门窗安装与土建施工之间的矛盾。由于门窗安装在墙体外表面装饰湿作业完成后进行,避免了门窗安装时产生污染和损坏,确保完好的门窗产品交付给用户。同时对于后期的建筑旧窗改造工程更加简单,不需要切割门窗和破坏墙体便可以便捷的卸装门窗。

建筑门窗干法安装技术探讨 (1).jpg

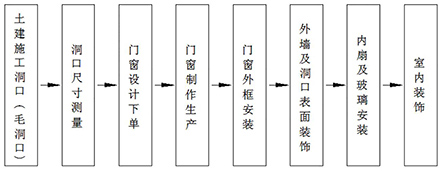

图2  门窗干法安装工艺流程图



    综上所述,采用了门窗附框的干法安装方式既解决了建筑门窗毛洞口精度不足的问题,又实现了与门窗标准化生产的有效对接,还可以为后期的旧窗改造工程提供便捷。因此,附框的干法安装方式将会得到越来越广泛的应用。

3 节能型附框设计要点

    在附框工法设计时,如果在细节上考虑不周全,也容易造成门窗后期渗水等隐患。因此,从以下几个方面来探讨具体的设计要点:

3.1 节能型附框设计选型

3.1.1在节能型附框设计选型时,主要根据窗框尺寸而定,截面宽度大于100mm的窗框,节能型附框宽度宜比窗框宽度缩小0~15 mm;截面宽度小于等于100mm的窗框,标准化附框与窗框宽度的缩小比例应控制在10%以内。

3.1.2节能型附框应在工厂内加工,附框连接角最小破坏力在满足标准要求的前提下,可以选择焊接或采用角码进行连接,角码内要增加2mm钢片压铸而成,从而保证角部连接强度,角部连接要牢固,角缝处要用密封胶进行防水处理。

3.1.3节能型附框加工制作后尺寸偏差要符合下表要求。

表1  附框加工制作后尺寸偏差表

项目

偏差(mm)

检测方法

高度

±1

在宽度方向距边100 mm处取两点用卷尺测量

宽度

±1

在高度方向距边100 mm处取两点用卷尺测量

对边尺寸差

1

高度或宽度方向两次测量差值

对角线尺寸差

2

用卷尺测量两对角线方向尺寸,求差值

3.2 节能型附框安装

3.2.1按照建筑洞口及附框板面的控制线条,保证附框安装位置符合设计时的要求,初步将附框安置在洞口内并作相应的调整,确认无误后再在墙体上固定点的位置处用膨胀螺栓直接连接固定(若采用固定片连接时应选用双头固定片),之后再复验位置是否正确无误;

3.2.2附框与墙体安装间隙控制在15mm,与墙体连接时不能造成标准化附框弯曲或变形,安装过程中应随时检查节能型附框的垂直和水平度,必要时应在标准化附框与墙之间在连接位置附近加填衬垫进行紧固,或在变形部位钻打调节用塑料膨胀螺钉以调节变形尺寸;

3.2.3附框安装后尺寸偏差要符合下表要求:

表2  附框安装后尺寸偏差表

项目

尺寸范围(mm)

偏差(mm)

高度尺寸

宽度尺寸

≤1500

±2.0

>1500

±3.0

对边尺寸差

/

2.0

对角线尺寸差

≤2000

3.0

>2000

5.0

框正、侧面垂直度

/

2.0

横框水平度

/

2.0

竖向偏离中心

/

5.0

3.3 门窗安装

3.3.1门窗安装前,应按设计图纸的要求检查洞口尺寸,标准化附框规格,外窗的品种、规格、开启方向、数量等。外窗的五金件、密封条、紧固件应齐全、完好;

3.3.2考虑到下窗框槽内存在长期积水的情况,因此下框与附框连接应采用专用连接件,不得在下框槽内开孔作业。左、右、上框安装可选择开孔用不锈钢螺钉与附框直接连接,但必须要防水密封处理;





           建筑门窗干法安装技术探讨 (2).jpg

建筑门窗干法安装技术探讨 (3).jpg

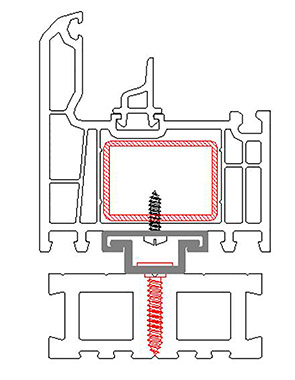

图3  塑料门窗与附框连接件示意图

       建筑门窗干法安装技术探讨 (4).jpg建筑门窗干法安装技术探讨 (5).jpg

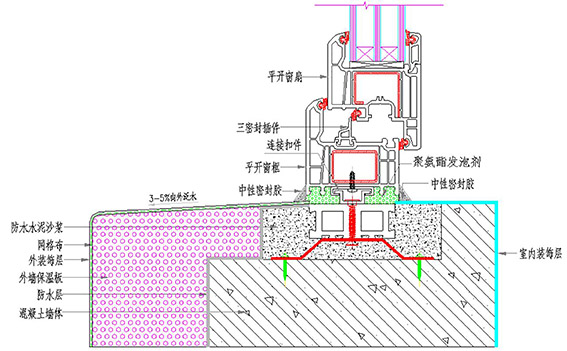

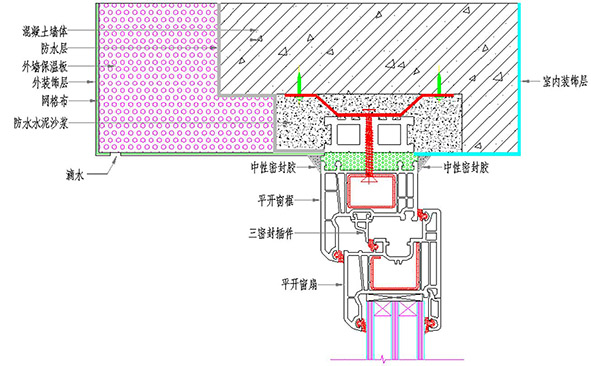

图4  平开窗连接构造节点图

 建筑门窗干法安装技术探讨 (6).jpg建筑门窗干法安装技术探讨 (7).jpg

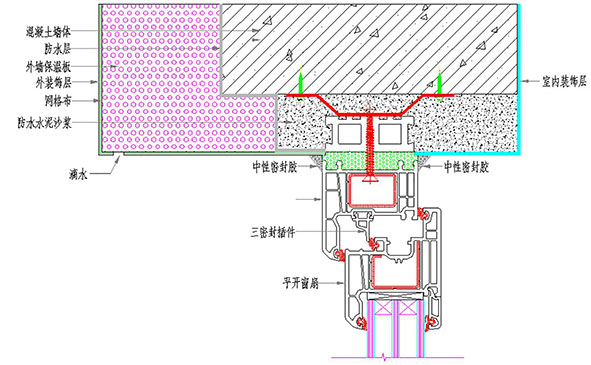

图5  推拉窗连接构造节点图



3.3.3窗框与节能型附框的安装缝隙应采用聚氨酯发泡剂填塞饱满。施打发泡剂时,缝隙应干净、干燥,连续施打,一次成型,充填饱满。溢出框外的发泡剂应在结膜前塞入缝隙内,防止发泡剂外膜破损;

3.3.4室内外应用硅酮密封胶密封,打胶前应清洁粘接表面,去除灰尘、油污,粘接面应保持干燥,墙体部位应平整洁净,密封胶注浇截面宽度应大于8mm;注胶应平整密实,胶缝宽度均匀、表面光滑、整洁美观;

3.3.5门窗安装后应牢固、安全,开启应灵活,关闭应严密。允许偏差和检查方法见表3:

表3  门窗安装后尺寸偏差表

项目

允许偏差(mm)

检验方法

宽度

高度

≤1500mm

±2.0

用钢卷尺检查

>1500mm

±3.0

对角线

长度

≤2000mm

3.0

用钢卷尺检查

>2000mm

5.0

框正、侧面垂直度

±3.0

用1m垂直尺检查

横框水平度

±3.0

用水平尺检查

横框标高

±5.0

用钢板尺检查,与基准线比较

竖向偏离中心

±5.0

用线垂钢板尺检查

窗框、扇搭接宽度

±1.0

用钢板尺或深度尺检查

平开窗框扇四周配合间隙

±1.0

塞尺检查



3.4 门窗安装构造节点图
建筑门窗干法安装技术探讨 (8).jpg
建筑门窗干法安装技术探讨 (9).jpg

图6  门窗安装构造节点图一



建筑门窗干法安装技术探讨 (10).jpg

建筑门窗干法安装技术探讨 (11).jpg

图7  门窗安装构造节点图二



4 结语

    当前社会发展要走可持续之路,建筑业发展要走绿色化之路已成为大家的共识和必然选择。住宅产业现代化和装配式建筑是实现建筑业绿色转型升级和可持续发展的重要途径,也是未来建筑发展的必然趋势。而门窗作为建筑中非常重要的一个环节,门窗产业化、标准化的发展将具有重要的代表意义。附框的干法安装方式实现了门窗产业化与住宅产业现代化的有效对接,因此,附框的干法安装方式在未来的门窗产业化中将呈现出越来越普遍的应用趋势,也是门窗产业化发展中必不可少的一个重要环节。
